| 品牌：盛鑫 | 型号：PS30-50 | 类型：消防炮 |
| 灭火剂类型：水系统 | 风压：1.0Pa | 风量：1.0m3/min |
| 喷液量：20.L/min | 泡沫剂浓度：6% | 功率：24Kw |
| 适用范围：厂房煤矿 | 重量：16kg | 发泡量：.300m3/min |
| 外形尺寸：20mm | 泡沫稳定时间：20min | 泡沫倍数：3 |

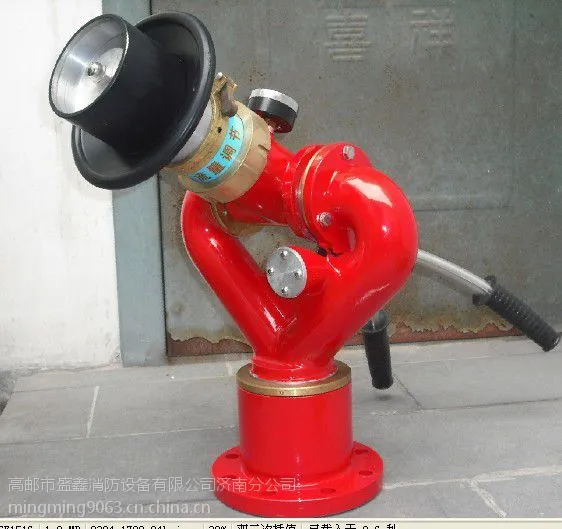

PS30~50型可调式消防水炮
产
品
说
明
书
江 苏 省 高 邮 市
盛 鑫 消 防 科 技 有 限 公 司
华北总销售公司（章丘龙泉消防设备有限公司）
电话：15562657119/15269100119传真：0531-83315119
一.概述
PS30~50可调式消防水炮,是我厂新开发的消防产品，其各项性能指标均处于***水平。此消防炮可安装于各种消防车、消防艇及大型仓储码头的消防管路上。
该炮的设计结构紧凑、外形美观、射流集中且具有流量可调、喷雾直流等动能转换，工作时极为轻便与稳定具有很强的自锁功能，安全系数很高，是理想的消防产品。
额定工作压力 | 1.0Mpa |
流量 | 30，40，50L/S |
射程 | ≥60M |
水平回转角 | 360° |
俯仰角 | -30°~ +70° |
三．示意图
四．操作使用
1.操作前应检查该炮进水法兰是否与外连接法兰通过螺栓已禁固密封。
2.将管路水压力调到额定压力范围内（通过序号3压力表观察）
3.当要直流喷射时，只需将序号6（直流喷雾手轮）顺时针旋转即可实现，。如需使该炮处于喷雾状态只需将序号6（直流喷雾手轮）逆时针旋转。
4.如在工作时需调节流量大小，只需将序号5（限位手柄）从右向左打起，然后旋转序号4（流量调节套），到所需流量，再将序号5从左向右按下定位，便可进行理想的流量喷射。（序号4往顺时针旋转流量为小，反之流量为大）
5.在工作时，为需调整喷射目标，只需转动序号1和序号2便可实现 ，（序号1调整水平位置，序号2调整俯仰角度）。
五．维护及保养
1．工作完毕后，应擦洗干净，清除炮身的泥沙等脏物。
2．北部寒冷地区，应注意防冻保护，工作完毕后，应及时排净跑内积水，以防结冰冻裂。
3．各传动部位应定期注入润滑油脂。各密封处应定期更换密封件，以防因使用时间太长而产生泄漏。
